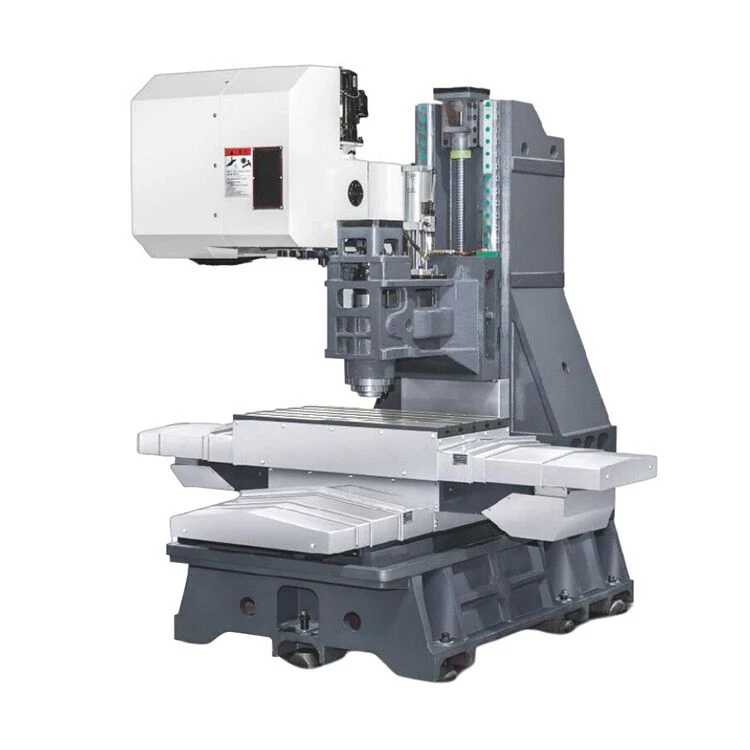

Centro de mecanizado de 3 ejes VMC850
| Parámetros del centro de mecanizado de 3 ejes VMC850 |
Guía lineal de estructura de fundición integral
Los componentes principales están fundidos con materiales de alta resistencia para garantizar un uso a largo plazo
Riel de enfriamiento, riel de enfriamiento de audio de hierro fundido resistente al desgaste
Circuito de aceite de desplazamiento positivo
Adopte un circuito de aceite totalmente de cobre y deseche el antiguo circuito de aceite de resistencia, actualice a un nuevo circuito de aceite volumétrico
Partes de la máquina opcionales
La artesanía ingeniosa destaca el rendimiento de la máquina para acelerar el beneficio de retorno, cuatro ejes opcionales, cinco ejes, husillo estándar de Taiwán / número alto de alta precisión, husillo estándar de Taiwán, para garantizar un corte de alta velocidad; la función de agua del centro del husillo, el calor generado es transportado por el fluido de corte Go, el efecto de eliminación de virutas es bueno, el efecto de enfriamiento es bueno y se mejora la calidad del procesamiento.
Airtac Taiwan Componentes neumáticos/Separador de agua y aceite
El cuerpo dual neumático original de Taiwán, el componente central que garantiza un origen estable; Separación de aceite y agua autoblocante a presión, alta tasa de separación de agua, además del tiempo estándar, el tipo de baja presión está disponible.
Detalles de la máquina | |||
Articulo | Unidad | Especificaciones | |
Sistema | Sistema operativo | colocar | MITSUBISHI M80B |
Número de servoejes de control | eje | 3 ejes | |
Mesa de trabajo | Tamaño de la mesa de trabajo | milímetro | 1000×600 |
Carga de la mesa de trabajo | kg | 600 | |
Ranura en T de la mesa de trabajo (número-tamaño × espacio) | milímetro | 4-18×130 | |
Viaje | Trazo izquierdo y derecho (X) | milímetro | 800 |
Carrera de ida y vuelta (Y) | milímetro | 500 | |
Trazo arriba y abajo (Z) | milímetro | 520 | |
Huso
| Orificio cónico del husillo (especificación/tamaño de instalación) | milímetro | BT40 |
Eje de velocidad | rpm | 0-12000rpm | |
Modo de accionamiento del husillo | Directo | ||
Distancia desde el centro del husillo hasta el raíl guía de la columna (adecuado para máquinas verticales) | milímetro | 500 | |
Distancia desde la superficie del extremo del husillo hasta la superficie de la mesa | milímetro | 100-640 | |
guía | Especificaciones del tornillo de rodillos del eje X/Y/Z | 3616/3616/3616 | |
Especificación de guía de línea/guía del eje X | Guía lineal de rodillos deslizantes | ||
Especificación de la guía del eje Y/guía de línea | Guía lineal de rodillos deslizantes | ||
Especificación de la guía del eje Z/guía de línea | Guía lineal de rodillos deslizantes | ||
Motor | Modo de conexión del motor XYZ | Directo | |
Parámetros del motor del husillo (potencia) | kilovatios | 7.5 | |
Parámetros del motor del eje XYZ (potencia) | kilovatios | 2,2,3 | |
Capacidad del enfriador de husillo (tipo de engranaje/750) | 250 | ||
Potencia de la bomba de enfriamiento de procesamiento | w | 450W | |
Alimentación | Velocidad de procesamiento del eje XY Z | m/min | 12,12,12 |
Velocidad de movimiento de avance rápido del eje XYZ | m/min | 48,48,48 | |
Fuente de alimentación/presión de aire | fuente de aire | kg/cm² | 6 kg/cm² |
Requisitos de energía | kva | 20KVA | |
Precisión de la máquina | precisión de posicionamiento | milímetro | ±0.005/300 |
Repetibilidad | milímetro | ±0.005/300 | |
Especificaciones de la máquina | Peso neto de la máquina herramienta | T | 4.5T |
Superficie de la máquina herramienta (largo*ancho*alto) | milímetro | 2800*2500*2550 |

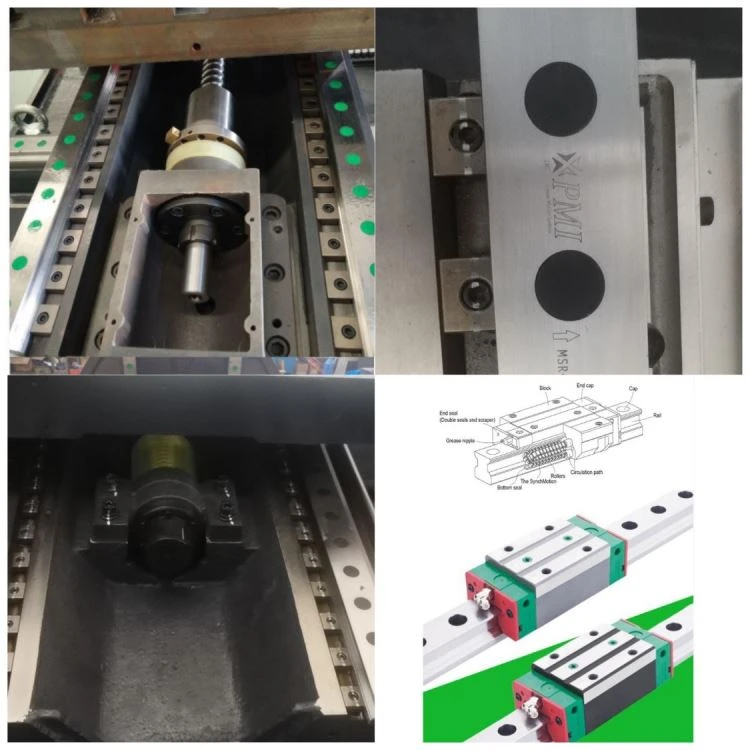

Guía de servicio pesado de tipo rodillo
Uso del centro de mecanizado de 3 ejes VMC850
*Carril de línea HIWIN
*Tornillo de avance HIWIN
*Cojinetes NSK de Japón
Los rodamientos japoneses NSK tienen un bajo coeficiente de fricción, alta velocidad, precisión y durabilidad, y una pequeña deformación a alta temperatura.
* Cilindro de cuchillo de Taiwán
*Schneider Electric
Centro de mecanizado de 3 ejes VMC850 que adopta electrodomésticos franceses Schneider, la calidad es estable y la operación es fluida.
