Fresadora CNC vertical

parámetro de la máquina

La fresadora cnc vertical adopta el cargador de herramientas del manipulador Okada de Taiwán, 24 cargadores de herramientas de disco, y el tiempo de cambio de herramientas se repite para aumentar la eficiencia de producción. Utiliza la bomba de aceite del componente del circuito de aceite neumático como estándar con Hegu/Proton; el componente neumático AirTAC garantiza la lubricación del circuito de aceite y la presión neumática, husillo de alta velocidad, Taiwán KENTURN/ROYAL; Husillo de 10,000-rpm, estable y eficiente (husillo opcional de 12,000-rpm), guía de rodillos Taiwán HIIWIN/PMI
Guía lineal de rodillos, alta precisión, movimiento suave, adecuada para procesamiento móvil de alta velocidad. Sistema operativo
Opcional: Japón FANUC/Mitsubishi, Siemens, Taiwán SYNTEC, GSK CNC

La estructura de costillas en forma de "M" garantiza la rigidez y la estabilidad de la máquina herramienta
Fundiciones de Yunnan, doble recocido y envejecimiento por vibración, el tratamiento de envejecimiento natural elimina el estrés interno y no se deforma durante mucho tiempo.

espectáculo de fábrica

Características de la máquina

Fresadora cnc de uso vertical fundición de molde de madera integral de arena de resina de hierro gris HT300, después del templado secundario y el envejecimiento por vibración durante 1 año de envejecimiento natural, se elimina la tensión interna para garantizar la rigidez, utilizando fundición de molde de madera integral de arena de resina de hierro gris HT300
Después del templado secundario y el envejecimiento por vibración durante 1 año de envejecimiento natural, se elimina la tensión interna para garantizar la rigidez

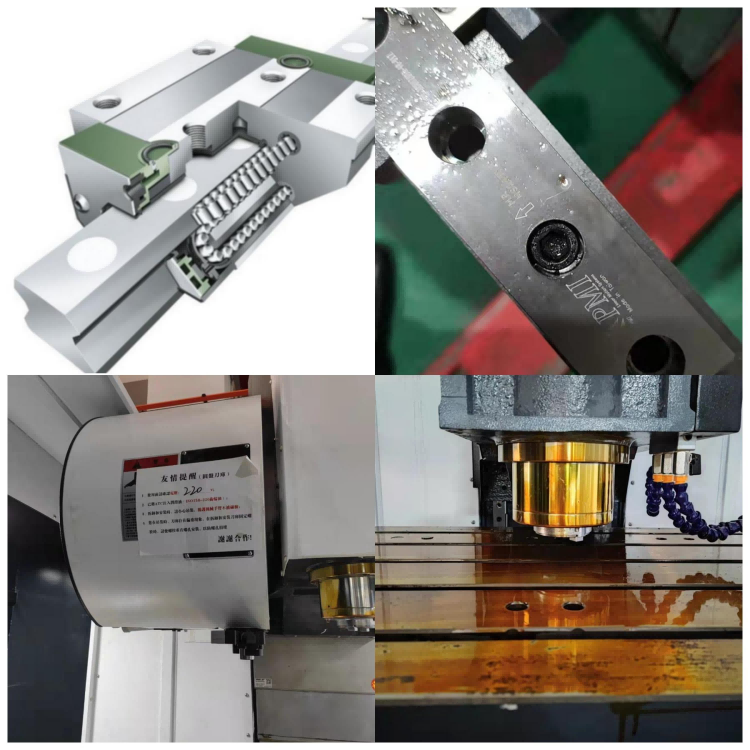

Guia lineal

Guía lineal de rodillos PMI/ HIWIN de Taiwán (grado P), soporte de alta carga, corte de alta torsión, fuerte capacidad antivibración

tornillo de molienda

Varilla de tornillo de preestiramiento de pulido de grado C3 de plata superior HIWIN, eliminando el tratamiento térmico de contragolpe, buena rigidez, resistencia al desgaste y alta precisión
Huso
Husillo de conexión directa BT40/50 importado Original, anillo de cortina de aire estándar, sistema de refrigeración de circulación de temperatura constante automático

Opcional:Función automática de eliminación de virutas en espiral, salida de agua central de 30 KG, función de cuatro ejes/cinco ejes, etc. Con función de enfriamiento de aceite del husillo, soplado de aire central.

¿Cómo se procesa un buen dibujo de la pieza con la máquina fresadora cnc?

Nunca hay una tarea fácil en este mundo, y lo mismo ocurre con el diseño mecánico. Cualquiera que se dedique a la industria del diseño mecánico comienza dibujando el diagrama de pieza más simple. Por ejemplo, medir y mapear un componente simple, ayudar a otros a desmontar y dibujar un dibujo de la pieza del dibujo del componente, etc., estas son las etapas por las que debe pasar un principiante. Sin embargo, incluso un simple dibujo de una pieza está lleno de errores: o las dimensiones no están completas, o las tolerancias no son adecuadas, o hay una cadena de dimensiones cerrada, o los requisitos técnicos son incorrectos, etc. Por lo tanto, la industria de la maquinaria siempre ha requiere acumulación y aprendizaje a largo plazo. Los cimientos son muy importantes cuando un edificio alto comienza desde el suelo, ¡comencemos dibujando un diagrama de partes!

Un dibujo que expresa una parte se llama dibujo de una parte. Es la base para la fabricación e inspección de piezas, la base para que el departamento de artesanía haga la ruta del proceso y la base para que el departamento de inspección de calidad inspeccione.

01
Contenido de los dibujos de piezas

Lo primero que debemos saber es qué se debe incluir en un dibujo de pieza completo.
1) Gráficos: utilice un conjunto de vistas (incluidas vistas, vistas en sección, vistas en sección, etc.) para expresar la forma estructural de la pieza de forma completa, clara y sencilla.

2) Dimensiones: utilice un conjunto de dimensiones para marcar de manera completa, clara y razonable la forma estructural de las partes y el tamaño de sus posiciones mutuas.
imagen

3) Requisitos técnicos: use algunos símbolos y palabras específicos para indicar de manera concisa los requisitos técnicos que deben cumplir las piezas durante la fabricación, la inspección y el uso. Incluyendo rugosidad, tolerancia dimensional, tolerancia de forma, símbolo de referencia, requisitos técnicos, etc.
imagen

4) Barra de título: utilice la barra de título para completar el nombre de la pieza, el material, la proporción del dibujo, el nombre y la fecha del dibujante y el corrector, etc. (La barra de título utilizada en esta figura es una representación simplificada). y solo se usa la versión completa en el proyecto).

02
Método de análisis de la estructura de la pieza

Cualquiera que se dedique a la industria del diseño comienza con la imitación. Imite la apariencia de otras personas, aprenda sus ideas de diseño y acumule experiencia constantemente. El análisis estructural de piezas consiste en analizar las funciones de diferentes estructuras de piezas en función de los requisitos de diseño y los requisitos del proceso. No solo necesitamos saber cómo se ve la pieza (simple topografía y mapeo), sino también por qué está diseñada de esta manera (pensamiento de diseño), para que podamos mejorar nuestro pensamiento de diseño en lugar de imitarlo ciegamente.
(1) Desde la perspectiva de los requisitos de diseño, las piezas de la máquina pueden realizar funciones como soporte, acomodación, transmisión, coordinación, conexión, instalación y posicionamiento, que son la base para determinar la estructura principal de las piezas.

(2) Desde la perspectiva de los requisitos del proceso, para que la fabricación, el procesamiento, la medición, el montaje y el ajuste de piezas en blanco sean suaves y convenientes, se deben diseñar estructuras como esquinas redondeadas, ángulos de inclinación y chaflanes. Base para la estructura.

(3) Desde la perspectiva de la practicidad y la estética, no solo se requiere que el producto sea utilizable, sino que también se requiere que sea económico y estéticamente agradable, y la forma estructural debe considerarse desde un punto de vista estético.

03
Ejemplo 1 de análisis de estructura de piezas

La siguiente figura muestra el eje conducido de un reductor. Su función principal es instalarse en el rodamiento, soportar el engranaje para transmitir torque y conectarse con equipos externos.

Analizamos el papel de sus diversas características, así como las ideas de diseño.

04
Ejemplo de análisis de estructura de pieza 2

La siguiente imagen muestra la base de una caja de cambios, que es una parte más complicada. Debemos diseñar una caja de cambios en el diseño del currículo escolar. Ahora se analiza el papel de cada característica de la base de la caja de cambios.
