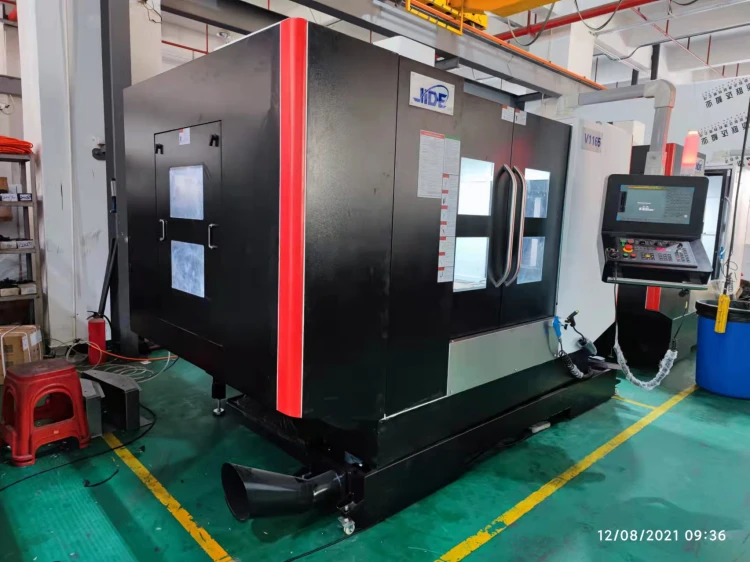

Molino CNC de alta precisión

parámetro de la máquina

El molino cnc de alta precisión se ajusta a la interfaz interactiva ergonómica y coopera con el servoaccionamiento para completar los requisitos de procesamiento de fresado de alta precisión. El molino cnc de alta precisión se ajusta a la interfaz interactiva ergonómica y coopera con el servoaccionamiento para completar los requisitos de procesamiento de fresado de alta precisión. Adopte una velocidad de alta velocidad de hasta 12000 rpm, rodamiento de bolas de empuje de contacto angular de alta precisión, alta rigidez, fuerte capacidad de rodamiento axial y radial
Unidad de husillo de alta velocidad, alta precisión y alta rigidez de la marca Taiwán, fuerte capacidad de carga axial y radial, velocidad de hasta 12000 RPM;
El eje principal adopta la estructura de soplado de aire central, y el aire central a alta presión limpia el cono interno del eje principal rápidamente después de que el eje principal libera la herramienta, para garantizar la precisión de la sujeción de la herramienta.

La guía de línea de la marca Taiwán garantiza precisión de mecanizado, larga vida útil de la máquina herramienta, varilla roscada plateada, avance de alta velocidad, alta eficiencia operativa, baja generación de calor y avance de alta velocidad.
Los rieles de guía de dirección X, Y y Z y los tornillos de avance están todos sellados y protegidos, lo que garantiza efectivamente la limpieza de los tornillos de avance y los rieles de guía, y asegura la precisión de transmisión y movimiento de la máquina herramienta.

Sistema de lubricación de aceite
Valle del río Japón/HERG
Se adopta el dispositivo de lubricación automática Kawatani de Japón para implementar la lubricación forzada para cada superficie deslizante y husillo de bolas
·El intervalo de tiempo de lubricación y la cantidad de lubricación se pueden ajustar
Cuando el nivel de aceite es demasiado bajo (falta de aceite), la máquina mostrará una alarma. El aceite lubricante es aceite lubricante de guía T68#.
· Volumen de la caja de lubricación 2 litros
Potencia del motor de lubricación 150W, presión máxima del sistema 5KG/CM2
Todo el sistema de lubricación cubierto de la máquina está equipado con tuberías de aceite de gran diámetro de cobre puro. Los separadores de aceite se instalan en el banco de trabajo, la columna, el riel guía y otros componentes de la máquina herramienta. La lubricación intermitente automática de tiempo y cantidad puede lubricar eficientemente cada detalle y trabajar continuamente. Estabilizar.

Buena calidad y larga vida

la base del molino cnc de alta precisión, el asiento deslizante, el banco de trabajo, la columna, el cabezal y otras partes básicas principales están hechos de una estructura de hierro fundido de alta rigidez, y las nervaduras de refuerzo se distribuyen dentro de la base, y el asiento deslizante es una estructura de caja, asegurando efectivamente la alta rigidez y resistencia de las partes básicas. Rendimiento de absorción de impactos de flexión; las piezas básicas se moldean con arena resinosa y se someten a un tratamiento de envejecimiento, lo que garantiza la precisión y estabilidad de la máquina herramienta.

Banco de trabajo de tratamiento de temple
Puede mejorar la fuerza, la dureza y la resistencia al desgaste de la pieza de trabajo y prolongar la vida útil. El centro de mecanizado vertical con banco de trabajo templado y riel guía es más estable en términos de alta rigidez, alta precisión y dureza.

soporte fundido
Protección interior gruesa de acero inoxidable
La defensa interna está fabricada en acero inoxidable 304. La chapa exterior es 2 mm más gruesa y la seguridad es mayor con el vidrio GFRP. El soporte protector interior fundido no es fácil de deformar y es más firme para su uso.

rodamientos importados
Se utilizan rodamientos importados de NACHI de Japón, NSK y TPI de Taiwán, con alta estabilidad y mayor rigidez.

· .·
1 Estándar de precisión de máquina herramienta-
JB/T8771.2-1998
"Inspección de precisión geométrica del centro de mecanizado vertical"
JB/T8771.4-1998
"Inspección de precisión de posicionamiento lineal y precisión de posicionamiento repetido del centro de mecanizado"
JB/T8771.7-1998
"Inspección de precisión de piezas de prueba de acabado en el centro de mecanizado"
JB/T8801-1998
"Condiciones Técnicas del Centro de Maquinado"
Precisión de posicionamiento: suelo 0.007mm
Precisión de posicionamiento repetido: ±0.003 mm
-Estructura de la máquina-
El molino cnc de alta precisión está diseñado y fabricado de acuerdo con las normas internacionales ISO
Las seis partes básicas de la máquina herramienta (base, sillín, mesa, columna, cabezal del husillo)
Siguiendo el principio de diseño de "alta resistencia de paredes delgadas", se utiliza hierro fundido de alta resistencia y la estructura está optimizada para tener una alta rigidez estática.
Sistema eléctrico-
Cumple con GB/T5226.1-1996 El sistema estándar "Maquinaria industrial y equipos eléctricos Parte uno: Condiciones técnicas generales" tiene un enclavamiento perfecto, protección de seguridad y autodiagnóstico de fallas y funciones de alarma, equipado con una interfaz de comunicación estándar RS232, y puede Ser programado por disquete de computadora El almacenamiento puede elegir otros sistemas de acuerdo con los requisitos del usuario
