Como proveedor de máquinas experimentado de VMC (centro de mecanizado vertical), he tenido el privilegio de presenciar la evolución de los sistemas de alimentación en estos notables equipos. Los sistemas de alimentación son el corazón y el alma de las máquinas VMC, dictando cuán precisamente y eficientemente pueden operar. En este blog, profundizaré en los diversos tipos de sistemas de alimentación utilizados en las máquinas VMC, sus ventajas y cómo afectan el rendimiento general de la máquina.
Sistemas de alimentación de tornillo de bola
Uno de los sistemas de alimentación más comunes utilizados en las máquinas VMC es el sistema de alimentación de tornillo de bola. Los tornillos de bola son actuadores lineales mecánicos que convierten el movimiento de rotación en movimiento lineal con alta precisión. Consisten en un eje de tornillo, una tuerca y una serie de rodamientos de bolas que rodan entre el tornillo y la tuerca. Este diseño reduce significativamente la fricción, lo que permite un movimiento lineal suave y preciso.
La principal ventaja de los sistemas de alimentación de tornillo de bola es su alta precisión. Pueden lograr precisiones de posicionamiento dentro de unas pocas micras, lo que los hace ideales para aplicaciones que requieren tolerancias estrictas, como la fabricación de componentes aeroespaciales y médicos. Además, los tornillos de bola tienen una alta capacidad de carga, lo que significa que pueden manejar fuerzas de corte pesado sin una deflexión significativa.
Otro beneficio de los sistemas de alimentación de tornillo de bola es su eficiencia. El movimiento de rodadura de los rodamientos de bolas reduce la fricción, lo que resulta en menos consumo de energía en comparación con otros sistemas de alimentación. Esto no solo ahorra en los costos operativos, sino que también extiende la vida útil de la máquina.
Sin embargo, los sistemas de alimentación de tornillo de bola tienen algunas limitaciones. Son relativamente caros de fabricar y requieren un mantenimiento regular para garantizar un rendimiento óptimo. Los rodamientos de bolas pueden desgastarse con el tiempo, lo que puede conducir a una disminución en la precisión y un aumento en los niveles de ruido.
Sistemas de alimentación de guía lineal
Los sistemas de alimentación de guía lineal son otra opción popular para las máquinas VMC. Las guías lineales consisten en un riel y un carro que se mueve a lo largo del riel. El carro está equipado con elementos rodantes, como bolas o rodillos, que proporcionan un movimiento lineal suave y preciso.
Una de las principales ventajas de los sistemas de alimentación de guías lineales es su alta rigidez. Las guías lineales están diseñadas para soportar cargas altas y fuerzas de corte sin una deflexión significativa, lo que garantiza un mecanizado estable y preciso. Esto los hace adecuados para aplicaciones de mecanizado de servicio pesado, como la fabricación automotriz y de moho.
Los sistemas de alimentación de la guía lineal también ofrecen un excelente rendimiento dinámico. Pueden lograr altas tasas de aceleración y desaceleración, lo que permite un posicionamiento rápido y ciclos de mecanizado rápido. Esto mejora la productividad y reduce el tiempo de mecanizado.
Además, las guías lineales son relativamente fáciles de instalar y mantener. Están pre-lubricados y sellados, lo que reduce la necesidad de mantenimiento frecuente. Los elementos rodantes también están diseñados para tener una larga vida útil, lo que minimiza el tiempo de inactividad.
Sin embargo, los sistemas de alimentación de guía lineal son más caros que los sistemas de alimentación de tornillo de bola. También tienen una capacidad de carga limitada en comparación con algunos otros sistemas de alimentación, lo que puede restringir su uso en ciertas aplicaciones.
Sistemas de alimentación de estanterías y piñones
Los sistemas de alimentación de bastidor y piñón se usan comúnmente en máquinas VMC más grandes. Un mecanismo de estantería y piñón consiste en una rejilla dentada y un engranaje de piñón. El engranaje del piñón se combina con la rejilla, y a medida que el piñón gira, mueve la rejilla linealmente.
Una de las principales ventajas de los sistemas de alimentación de bastidores y piñones es su larga longitud de viaje. Pueden proporcionar un movimiento lineal en una distancia mucho mayor en comparación con los sistemas de alimentación de bola y guía lineal. Esto los hace adecuados para mecanizar grandes piezas de trabajo, como componentes de construcción y construcción naval.
Los sistemas de alimentación de bastidores y piñones también tienen una alta capacidad de carga de carga. Pueden manejar fuertes fuerzas de corte y grandes piezas de trabajo sin una deflexión significativa. Esto los hace ideales para aplicaciones de mecanizado de servicio pesado.
Otro beneficio de los sistemas de alimentación de bastidores y piñones es su simplicidad. Son relativamente fáciles de diseñar y fabricar, lo que los hace rentables. También requieren menos mantenimiento en comparación con algunos otros sistemas de alimentación.
Sin embargo, los sistemas de alimentación de bastidores y piñones tienen algunas limitaciones. No son tan precisos como el tornillo de bola y los sistemas de alimentación de guía lineal. La reacción entre el estante y el piñón puede causar una disminución en la precisión, especialmente durante el mecanizado de alta velocidad. Además, los sistemas de alimentación de bastidores y piñones generan más ruido y vibración en comparación con otros sistemas de alimentación.
Sistemas de alimentación de accionamiento de correa
Los sistemas de alimentación de accionamiento de la correa a veces se usan en máquinas VMC, especialmente para aplicaciones de servicio más ligero. Un sistema de transmisión de correa consiste en una correa y dos poleas. La correa está envuelta alrededor de las poleas, y cuando una polea gira, conduce la correa y mueve la otra polea linealmente.
Una de las principales ventajas de los sistemas de alimentación de transmisión de correa es su bajo costo. Son relativamente económicos de fabricar e instalarlos, lo que los convierte en una opción rentable para máquinas VMC pequeñas y medianas.
Los sistemas de alimentación de transmisión de correa también ofrecen un alto grado de flexibilidad. La correa se puede ajustar fácilmente para cambiar la velocidad y la dirección del movimiento lineal. Esto los hace adecuados para aplicaciones que requieren control de velocidad y dirección variables.
Además, los sistemas de alimentación de accionamiento de correa son relativamente silenciosos y libres de vibraciones. Generan menos ruido y vibración en comparación con otros sistemas de alimentación, lo que mejora el entorno de trabajo y reduce el riesgo de daño a la máquina.
Sin embargo, los sistemas de alimentación de accionamiento de correa tienen algunas limitaciones. Tienen una capacidad de carga limitada en comparación con otros sistemas de alimentación, lo que significa que no son adecuados para aplicaciones de mecanizado de servicio pesado. El cinturón también puede estirarse con el tiempo, lo que puede conducir a una disminución de la precisión.
Conclusión
En conclusión, la elección del sistema de alimentación para una máquina VMC depende de varios factores, incluidos los requisitos de aplicación, el tamaño y el peso de la pieza de trabajo, la precisión y precisión deseadas y el presupuesto. Cada tipo de sistema de alimentación tiene sus propias ventajas y limitaciones, y es importante elegir el que mejor se adapte a sus necesidades específicas.
En nuestra empresa, ofrecemos una amplia gama de máquinas VMC equipadas con diferentes sistemas de alimentación para satisfacer las diversas necesidades de nuestros clientes. Ya sea que esté buscando un sistema de alimentación de tornillo de bola de alta precisión para la fabricación de componentes aeroespaciales o un sistema de alimentación de accionamiento de correa rentable para mecanizado de piezas pequeñas, tenemos la solución adecuada para usted.

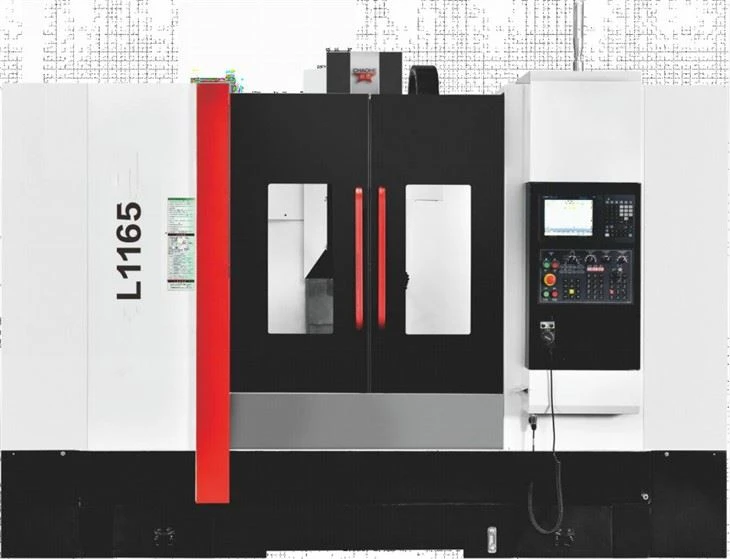

Si está interesado en aprender más sobre nuestras máquinas VMC y los sistemas de alimentación que usan, visite nuestro sitio web para explorar nuestra gama de productos. Puede encontrar información detallada sobre nuestroMáquina de fresado CNC GSK 850,Fresa CNC asequible, yCentro de mecanizado CNC de precisión VMC850.
Siempre nos complace discutir sus requisitos específicos y brindarle asesoramiento experto. Contáctenos hoy para comenzar la conversación sobre cómo nuestras máquinas VMC pueden ayudarlo a mejorar su eficiencia y productividad de mecanizado.
Referencias
- "Prácticas de máquina herramienta" de Roger L. Smith
- "Manual de programación CNC" de Peter Smid
- "Ingeniería y tecnología de fabricación" de S. Kalpakjian y SR Schmid
