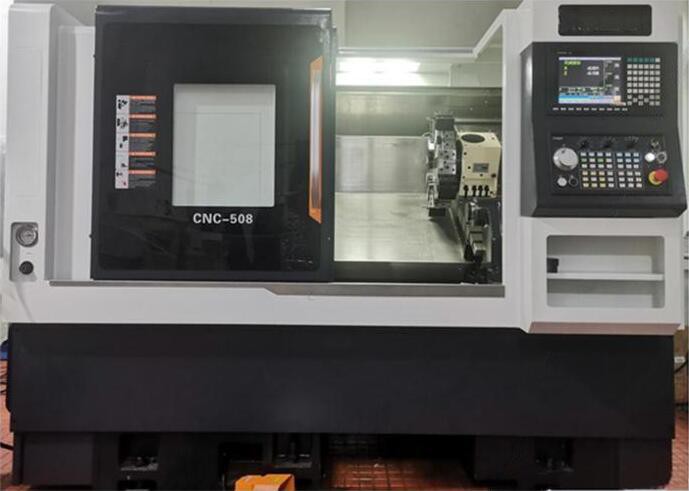

Torno metálico Cnc
Diámetro máximo de torneado mm Ф450
Diámetro máximo de torneado en el poste de la herramienta mm Ф310
longitud máxima de giro mm 500
Diámetro máximo del orificio de la barra mm Ф52
Husillo nasal / A2-6
6 características principales:
El torno de metal cnc puede sujetar rápidamente el producto. Girar junto con el eje principal
Cepo
Escribir programas de procesamiento y controlar máquinas herramienta para producir productos personalizados
Sistema CNC
Para herramientas fijas. Cambio de herramienta rápido y estable
Servotorreta 12
Lubricación automática. Reduzca el desgaste del riel de guía de la máquina herramienta y la varilla de tornillo, y extienda la vida útil de la máquina herramienta.
Bomba de lubricación automática
Se utiliza para enfriar la herramienta y aumentar la vida útil efectiva de la herramienta.
Tubería de agua de refrigeración
Lubricación automática. Reduzca el desgaste del riel de guía de la máquina herramienta y la varilla de tornillo, y extienda la vida útil de la máquina herramienta.
Bomba de lubricación automática
Se utiliza para enfriar la herramienta y aumentar la vida útil efectiva de la herramienta.
Tubería de agua de refrigeración
Conveniente para limaduras de hierro. Almacene temporalmente las limaduras de hierro.
Caja de chatarra
Parámetro
Parámetro | Nombre | unidad | CNC-508 |
Processing Gama Parámetros | Cama máximasobre swingdiámetro | milímetro | Ф550 |
Máximotorneadodiámetro | milímetro | Ф450 | |
Máximotorneadodiámetro en el poste de la herramienta | milímetro | Ф310 | |
longitud máxima de giro | milímetro | 500 | |
Diámetro máximo del orificio de la barra | milímetro | Ф52 | |
Parámetros del mandril del cilindro del husillo | Nariz del huso | / | A2-6 |
Diámetro del husillo | milímetro | Ф69 | |
Velocidad máxima del husillo | Rpm | 4000rpm | |
potencia del husillo | kilovatio | 11/15kw | |
Arrojar | / | 8" | |
X/Zvelocidad de alimentación rápida del eje | X | kilovatio | 2.4 |
Z | kilovatio | 2.4 | |
Xviajar | milímetro | 225 | |
Zviajar | milímetro | 610 | |
spidnle | X/Zvelocidad de alimentación rápida | mm/min | 24 |
precisión de posición | milímetro | ±0.005 | |
Repetibilidad | milímetro | ±0.003 | |
Guía ferroviaria | / | Guía lineal de rodillos45 mm | |
Servo torreta | Posición de la torreta | Pc | 12T |
Especificación del portaherramientas | milímetro | 25x25 | |
Soporte de mandrinado redondo | milímetro | Ф40 | |
Hora de cambio de la herramienta T-T | Sec | 0.2 | |
Contrapunto | Diámetro de la manga | milímetro | Ф60 |
Trazo de manga | milímetro | 150 | |
Manga cónica | / | MT-5 | |
Espacio en el piso | L ✖W | m | 2,46 x 1,86 x 1,82 |
Peso | kg | 4000 |
Configuración básica
Sistema FANUC 0IMF/SIEMENS /GSK/Taiwan SYNTEC,
Servomotor X/W Servo Motor principal original
Cama inclinada integral de hierro fundido de 45°
Tornillo de bolas de alta precisión
Sistema de lubricación centralizado automático
Sistema de lubricación automática de sujeción hidráulica hueca (mandril)
linterna
El sistema de refrigeración está totalmente cerrado y protegido
Guías lineales
Opcional
Otro sistema hidráulico de mandril de tres mandíbulas
Cabezal de fresado
Dispositivo de alimentación automática
Dispositivo receptor automático
Portaherramientas de propósito especial
Soporte técnico
Servicio de instalación y puesta en marcha de turnos de torno metálico cnc
Programación y formación práctica
Análisis de procesos de mecanizado y estimación del tiempo de corte
Procesamiento de prototipos
Diseño y producción de Chuck
Diseño y fabricación de plantillas
Mayores opciones de función de la máquina
consultoría técnica
Proporcionar configuración del plan de herramientas
Instrucciones de mantenimiento de la máquina
