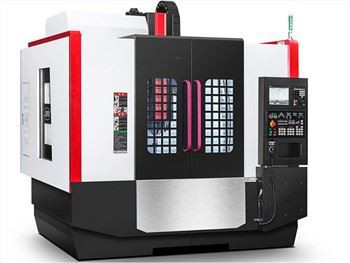

Mini fresadora vertical CNC

Características estructurales
La minifresadora vertical cnc adopta un diseño de estructura de alta rigidez, hierro fundido de alta resistencia, estructura de marco cerrado, mayor capacidad de carga, equipo más estable y precisión más duradera.
La columna con estructura en espiga mejora significativamente la rigidez y la estabilidad de corte de la máquina herramienta. Es adecuada para un fresado potente, con mayor capacidad de carga y peso, y sin problemas como el voladizo de la mesa.
El eje principal adopta el eje principal BT40 producido por los fabricantes de marcas de primera línea de Taiwán, que tiene una fuerte fuerza de corte y es impulsado por una correa dentada síncrona, que no es fácil de deslizar y puede reducir en gran medida el ruido de transmisión y la generación de calor.
El tornillo de transmisión está hecho de la marca Taiwan Shangyin, y el soporte del tornillo está fijo en ambos extremos y preestirado para mejorar la rigidez del tornillo.
Cada eje adopta el diseño integrado del asiento de la tuerca del tornillo y el cuerpo, lo que mejora en gran medida la rigidez del eje de alimentación y garantiza que la precisión no se pierda bajo el impacto de la fuerte aceleración de corte.
El par de rieles guía de la columna (riel duro) se trata con un revestimiento de enfriamiento y plástico, de modo que el equipo tiene una gran carga y una buena rigidez de movimiento de corte, y reduce las características de fricción estática y dinámica, mejorando así la precisión, rigidez, confiabilidad y estabilidad del movimiento. del equipo

Parámetro

La minifresadora vertical cnc adopta un husillo de acoplamiento directo para aumentar la rigidez de mecanizado del husillo.
La estructura está hecha de material de fundición Meehanite de alta calidad, templado para eliminar la tensión interna y garantizar la mejor rigidez y durabilidad de precisión.
La estructura de alta rigidez se deriva de la acumulación de años de experiencia y datos y el diseño de la relación de esbeltez estructural racionalizada, que mejora la compresión y la resistencia a la flexión lateral de las piezas fundidas.
Diseño de estructura de cambio de herramienta de alta velocidad, combinado con control de detección previa, combinado con sistema de punzonado de cuchilla de alta eficiencia para cambio de herramienta. De acuerdo con los resultados de medición reales, el tiempo de cambio de herramienta a herramienta es de 2,5 segundos, realizando la función de cambio de herramienta de alta velocidad.
La estabilidad es más larga, la precisión es mayor y la rigidez es más fuerte. Para automóviles, industria militar, moldes y piezas mecánicas, la eficiencia de procesamiento es alta y de alta calidad.

El centro de fresado cnc utiliza M99 para realizar bucles, saltos y retornos.

Por lo general, el M99 que vemos aparece al final de la subrutina, se utiliza para finalizar la subrutina y volver al programa principal.

Pero la función del código M99 es mucho más que eso.

Además de nuestra función común de volver al programa principal, M99 puede realizar funciones de bucle y salto.

En el procesamiento automático, podemos usar robots o alimentadores para mantener el estado de procesamiento continuo de la máquina y realizar una "fábrica apagada".

Cuando el operador prepara las materias primas, el robot cargará y descargará las materias primas y los productos semielaborados de manera oportuna de acuerdo con la configuración del programa. Debido a que esta acción es repetitiva, nuestro programa de procesamiento también debe ejecutarse repetidamente, abriendo automáticamente la puerta protectora de la máquina herramienta, esperando la carga y descarga de los materiales de procesamiento, cerrando automáticamente la puerta protectora y volviendo a ejecutar el código de procesamiento. ..

En este momento, utilizaremos la función de ciclo de M99. Ya sea para ejecutar el código de procesamiento nuevamente, debe esperar la señal del robot o del alimentador.

De acuerdo con la configuración de la materia prima en el alimentador o el robot, una vez que la bandeja o el alimentador estén en estado de espera, el programa de procesamiento se detendrá condicionalmente en lugar de la ejecución de ciclo infinito.

M99 se utiliza al final del programa principal y todo el programa de mecanizado se ejecutará cíclicamente;

Usado al final de una subrutina, regresará al programa principal.

Antes de usar la función de salto de M99, hay un recordatorio especial:

*no use números de línea duplicados*

Independientemente de usar GOTOnnnn o M99 Pnnnn, saltará incondicionalmente a la línea Nnnnn. Una vez que aparecen varias líneas Nnnnn en el programa, el sistema de control saltará a cualquiera de ellas, lo que es muy peligroso para el procesamiento, por lo que es muy importante establecer un número de línea único.
