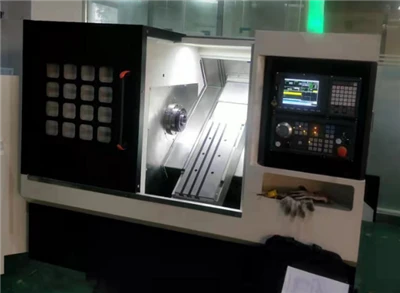

Máquina de torno CNC de 6 PULGADAS

Dongguan Jide Precision Machinery Technology Co., Ltd. es uno de los fabricantes y proveedores más creíbles de máquinas de torno cnc de 6 pulgadas en China. Si va a vender al por mayor una máquina de torno cnc de 6 pulgadas de alta calidad fabricada en China, le invitamos a obtener una cotización y una muestra gratis de nuestra fábrica. Todos los productos personalizados son de alta calidad y precio competitivo.

Información técnica

JD-320El torno CNC adopta hierro fundido de alta resistencia-, estructura compacta, buena resistencia, dureza adecuada, bajo coeficiente de fricción y autolubricación. La estructura de caja integral de la base mejora en gran medida la rigidez y estabilidad generales de la máquina herramienta. Tiene la función de absorber vibraciones, lo que reduce la pérdida de herramientas y mejora la calidad de la pieza de trabajo. Proporciona a los usuarios una garantía de alta eficiencia y alta confiabilidad en el uso.

Características principales de esta máquina. :

El30 grados inclinadoEl diseño mejora enormemente la rigidez a la flexión y torsión de la máquina herramienta en el trabajo.El somier integradocon alta rigidez y alta estabilidad proporciona una fuerte garantía para la alta precisión de toda la máquina.

La unidad del husillo es un husillo independiente (tipo manguito). El sistema de husillo de alta-precisión se ha sometido a rigurosas pruebas de equilibrio dinámico, con alta precisión, buena retención de precisión y buena estabilidad térmica. La velocidad máxima puede alcanzar4000 rpm. La alta precisión, alta rigidez, alta velocidad y alta eficiencia de la unidad del husillo permiten que toda la máquina no solo termine el acabado, sino también realice mecanizado de desbaste y corte pesado para los usuarios.

El contrapunto se acciona hidráulicamente y el manguito se expande y contrae automáticamente con buena rigidez. Los usuarios pueden utilizar el panel o el interruptor de pie para controlarlo, lo que ahorra tiempo y esfuerzo y proporciona una alta eficiencia para el procesamiento de máquinas herramienta.

La configuración estándar de Taiwán SWIFT 12estaciónservoLa torreta proporciona a los usuarios piezas de mecanizado cómodas, prácticas y fiables.

El sistema de alimentación es accionado directamente por un servomotor con buenas características de rigidez, precisión y respuesta dinámica. La máquina herramienta está equipada con ROLLER Taiwan.HIWIN/PMIriel guía de tornillo.

6. Esta máquina proporciona a los usuarios un sistema hidráulico y de lubricación completo, utilizando bombas hidráulicas y válvulas hidráulicas de alta-calidad y otros componentes para reducir en gran medida la tasa de fallas. La máquina herramienta adopta lubricación automática cuantitativa centralizada.

Configuraciones de la máquina:

Especificación de la punta del husillo A2-5 Marca superior de Taiwán

Accesorio de 6 ", mandril hueco, marca superior de Taiwán, cilindro superior de Taiwán

Potencia recomendada del motor principal 5,5/7,5 kW.

Velocidad máxima permitida del husillo 0-4000 rpm

Diámetro de la barra Φ45mm

Diámetro máximo de giro sobre la cama Φ430mm

Diámetro máximo de procesamiento Φ320mm

Longitud máxima de procesamiento 350 mm

Parámetros del eje de alimentación Especificación del husillo de bolas X/Z 3210/3210

Especificación de guía X/Z Guía lineal de rodillos 30/30

Recorrido límite del eje X/Z 160/450 mm

Modo de conexión del eje X/Z: conexión directa de acoplamiento

Recomendación de potencia del motor del eje X/Z 8/ 12

Torreta 80 altura central 12T torreta de estación Taiwán SWIFT

Tamaño de herramienta 20

Carrera máxima del contrapunto 280 mm

Funda de contrapunto modelo MT4

Forma del contrapunto Empuje del cilindro de aceite

Largo X ancho X alto 2480X1650X1680

Peso sobre peso (KG) 3800

Configuración
La sección de corte de una herramienta de torneado consta del filo principal, el filo secundario, la cara de inclinación, la cara del flanco y la cara del flanco secundario. Su geometría está definida por el ángulo de ataque (o), el ángulo libre (o), el ángulo mayor del filo (κr), el ángulo de inclinación (S), el ángulo menor del filo (κr') y el radio de la punta (rε). La selección de estos parámetros geométricos depende de varios factores y debe determinarse en función de condiciones específicas. El ángulo de inclinación ( o) se selecciona según la composición y resistencia del material de la pieza de trabajo; Se elige un valor menor al cortar materiales de alta-resistencia. Por ejemplo, cuando se utiliza una herramienta de torneado de carburo cementado para cortar acero al carbono ordinario, el ángulo de inclinación se establece entre 10 grados y 15 grados, mientras que para acero al cromo-manganeso o acero endurecido, oscila entre -2 grados y -10 grados. Generalmente, el ángulo libre se establece entre 6 grados y 10 grados. El ángulo principal del filo (κr) está determinado por la rigidez del sistema de mecanizado, que normalmente oscila entre 30 grados y 75 grados; se elige un valor mayor cuando la rigidez es pobre. Al girar ejes escalonados, el ángulo se establece en 90 grados o más para adaptarse al método de corte específico.

Material
El radio de la punta (rε) y el ángulo menor del filo (κr') generalmente se seleccionan en función de los requisitos de rugosidad de la superficie. El ángulo de inclinación ( S) está determinado por la dirección deseada del flujo de viruta y la resistencia del filo. La configuración de la cara de inclinación de la herramienta (Figura 2) depende principalmente de las propiedades tanto del material de la pieza de trabajo como del material de la herramienta. El tipo más simple es la cara de inclinación plana; una cara de inclinación plana con un ángulo positivo es adecuada para herramientas de torneado de acero de alta-velocidad y herramientas de carburo cementado utilizadas para operaciones de acabado.
