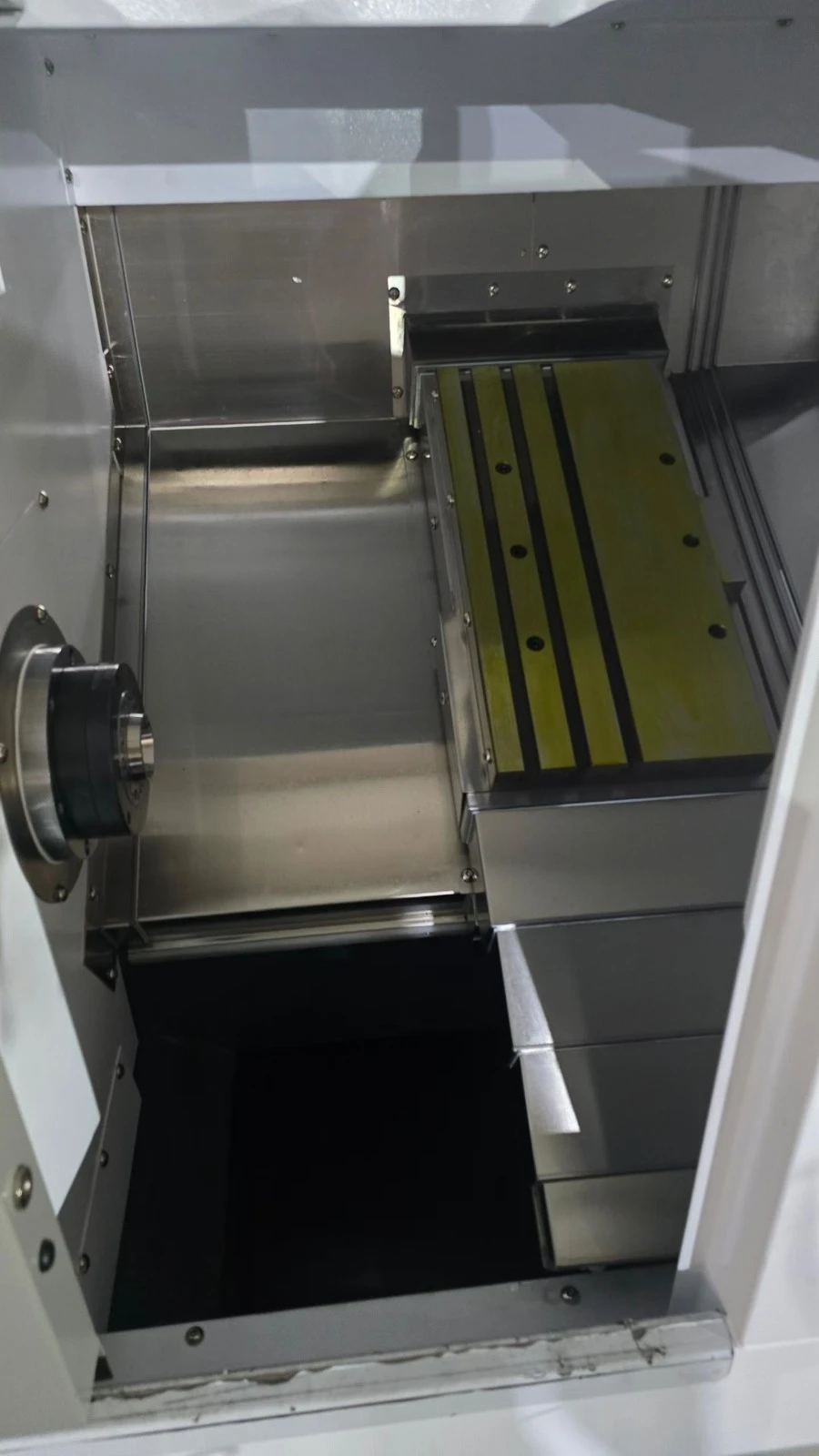

Torno de herramientas CNC

Modelo de máquina herramienta

PARÁMETRO

Unidad

Diámetro máximo de giro en la cama

500

㎜

Diámetro máximo de mecanizado en el carro

450

㎜

Longitud máxima de mecanizado

450

㎜

Rango de velocidad del husillo

100-4000

rpm

Potencia del motor principal

7.5/11 kilovatios

kilovatios

Cantidad máxima de carga de herramientas

8

T

X-Recorrido del eje/Z-Recorrido del eje

900/450

㎜

Importe mínimo de recorrido del eje X-/eje Z-

0.001/0.001

㎜

Velocidad de desplazamiento rápido del eje X-/eje Z-

36/36

m/min

Mesa de trabajo Ranura en T-mm

3-14*50

milímetros

Repetibilidad del eje X-/eje Z-

Menor o igual a 0,003/0.005

㎜

Rugosidad de la superficie

Menor o igual a 0,63

mmm

Diámetro del orificio pasante del husillo

Φ65

㎜

Diámetro del orificio pasante del material en barra

Φ46

㎜

Ángulo inclinado de la cama

45



Dimensiones externas (largo x ancho x alto)

2150*1550*1870

㎜

Peso neto de la máquina herramienta

3100

kilos

No

Artículo

Parámetro

Marca

cuarto

1

Huso

A2-5

Taiwán KENTURN

1

Cojinete de husillo

NSK

Japón

6

2

Servounidad de motor de husillo

7,5/11 kilovatios

Taiwán SYNTEC

1

3

Potencia del motor del husillo

7,5/11 kilovatios

Taiwán SYNTEC

1

4

Par del servomotor del eje X-

11nm

Taiwán SYNTEC

1

5

Potencia del servomotor del eje X-

1,5 KW (freno)

Taiwán SYNTEC

1

6

Par del servomotor del eje Z-

11nm

Taiwán SYNTEC

1

7

Potencia del servomotor del eje Z-

1,5 KW

Taiwán SYNTEC

1

8

Guía lineal (eje X-)

Nivel 30 (bola) P

PMI de Taiwán

2

9

Guía lineal (eje Z-)

Nivel 30 (bola) P

PMI de Taiwán

2

10

Husillo de bolas (eje X-)

32/10

Japón THK

1

11

Husillo de bolas (eje Z-)

32/10

Japón THK

1

12

Sistema

SYNTEC 7TA

Taiwán SYNTEC

1

13

Panel de operación

Panel de torno

Taiwán SYNTEC

1

14

Módulo de relé

Serie de torno

Taiwán SYNTEC

1

15

Aparatos de suministro de energía

Cortacircuitos

Schneider

1

16

Electrodomésticos de alto voltaje

contaminador

Schneider

1

17

Electrodomésticos de bajo voltaje

Relé

Schneider

1

18

Sistema de portabrocas

CK46(A2-5)

Taiwán AUTO

1

19

Cilindro giratorio (hueco)

6 PULGADAS

Taiwán AUTO

1

20

Estación hidráulica con motor 2HP

40L

China LEIMAN

1

21

Distribuidor de herramientas grupales

63/8T

herramientas máximas

8

22

Porta cuchillos redondo

Φ25

Portaherramientas de mandrinado

4

23

Portaherramientas de extremo

20

Cuadrado opcional de 20 cortes

2

24

Portaherramientas cuadrado

20

Cuadrado opcional de 20 cortes

2

25

Base de máquina herramienta

fundición integral

Autoproducción

1

26

Protector de cubierta exterior de chapa metálica

Autoproducción

1

27

Protección interior

Acero inoxidable

Guardia completa de producción propia

1

28

Rodamiento de husillo de bolas

20TAC

Japón NSK

2 EJES

29

Enganche

18/22

NS

2

30

inyector de aceite

2/3L

BAOTN China

1

31

Bomba de fluido de corte

750W

SHEN HAI China

1

32

Caja de instrumento

Caja de herramientas de plástico portátil.

Porcelana

1

33

llave hexagonal

(métrica 1,5-10)

Porcelana

1

34

Destornillador

Destornilladores Phillips y de punta plana

Porcelana

2

35

Lector de tarjetas CF

disco U

SSK

1

36

Tarjeta CF

1GB

YIZHENG

1

37

Pies

Perno M24 + arandela

Porcelana

6

38

Manual del sistema SYNTEC

SINTEC

1

39

YS-65L (longitud de barra 1,5 metros) Servoalimentador (adecuado para barras de 30/65 mm)

1. Plataforma de soporte intermedia

Tres tubos de extracción

Bujes y varillas de empuje grandes, medianas y pequeñas.

Porcelana

1

40

Transportador de virutas tipo cadena y carro de virutas

46X+chip coche S106

Porcelana

1

41

Batería del codificador

3.6V

Porcelana

2
