Introducción
Esta investigación se centra en la optimización de los procesos de sujeción automática e inspección en línea en el mecanizado de precisión de superficies curvas complejas. Se logra un soporte estable para la pieza mediante el diseño de un punzón formador de placa base, y la inspección de la superficie en tiempo real-se completa utilizando tecnología de medición de cabezal lateral-, construyendo así un sistema de control de bucle cerrado-para la precisión del mecanizado. Los resultados del análisis comparativo muestran que la combinación optimizada de sujeción automática e inspección en línea puede reducir la deformación local de la pieza de 0,15 mm a 0,05 mm, mejorar la precisión del mecanizado en aproximadamente un 66 % y lograr una tasa de cobertura de detección de puntos clave de más del 95 %. La estrategia de optimización colaborativa propuesta en este estudio proporciona una base de proceso cuantificable y métodos prácticos para mecanizar piezas complejas de superficies curvas, y tiene un alto valor de aplicación y promoción.
02
Optimización automática del proceso de sujeción para el mecanizado de precisión de superficies curvas complejas
2.1 Principios de diseño del sistema de sujeción automático.
En el proceso de mecanizado de piezas complejas con superficies curvas, la fuerza de sujeción, la rigidez del dispositivo y la precisión del posicionamiento afectan directamente el grado de deformación y la calidad del mecanizado de las piezas. Una fuerza de sujeción razonable debe tener en cuenta tanto la estabilidad del mecanizado como el control de tensiones de las piezas, asegurando que las piezas no se muevan durante el proceso de corte y evitando la deformación causada por la concentración de tensiones locales. Cuanto mayor sea la rigidez del dispositivo, mejor será la retención de la forma de las piezas bajo la acción de la fuerza de corte y mayor será el grado de coincidencia con la precisión de posicionamiento del centro de mecanizado, asegurando así la consistencia y precisión dimensional al mecanizar repetidamente superficies curvas complejas. El sistema de sujeción automatizado logra un posicionamiento rápido y una fuerza de sujeción ajustable a través de un brazo robótico o actuador eléctrico, y puede ajustar dinámicamente el estado de sujeción de acuerdo con las características de forma de las piezas y la etapa de mecanizado, mejorando la eficiencia de la producción y al mismo tiempo mejorando la estabilidad del mecanizado, que es el medio técnico central para el mecanizado de precisión de superficies curvas complejas [1]. 2.2 Diseño y optimización del punzón formador de placa base
El punzón formador de placa base juega un doble papel en el soporte y posicionamiento del mecanizado complejo de superficies curvas. Su tipo estructural y la racionalidad del diseño determinan directamente la estabilidad de sujeción y la precisión del mecanizado de piezas (ver Figura 1). El diseño del punzón debe considerar de manera integral la rigidez, el área de apoyo y la uniformidad de la distribución del contacto. Una estructura de punzón razonable puede suprimir eficazmente la deformación por alabeo y la distorsión local de la pieza durante el mecanizado. Al analizar la influencia de diferentes esquemas de punzonado en la deformación de la pieza y la distribución de la fuerza de sujeción, se puede aclarar la dirección de optimización de la estructura del punzón, como aumentar el número de puntos de soporte del punzón y ajustar la forma de la interfaz de contacto, para lograr una deformación mínima de la pieza y un equilibrio de fuerzas. Esta optimización del diseño no solo mejora la controlabilidad del proceso de mecanizado sino que también proporciona un punto de referencia de medición estable para la inspección en línea posterior, sentando las bases para el mecanizado y la inspección integrados.
Figura 1: Diagrama esquemático del punzón formador de placa base
2.3 Estrategia de optimización del proceso de sujeción
Los métodos de sujeción tradicionales a menudo se basan en accesorios fijos o ajustes manuales, que son difíciles de adaptar a los diferentes requisitos de soporte de piezas de superficie curva complejas, lo que fácilmente conduce a deformaciones locales y acumulación de errores de mecanizado. En comparación, la tecnología de sujeción automatizada logra un soporte estable durante todo el proceso de mecanizado de piezas mediante la optimización coordinada de los parámetros de fuerza de sujeción, la rigidez del dispositivo y la estructura del punzón de la placa base. El esquema de sujeción automatizado optimizado puede equilibrar la distribución de la fuerza de sujeción, reducir la deformación por deformación de la pieza y mejorar significativamente la precisión y la repetibilidad del mecanizado. Al mismo tiempo, a través de la optimización de la estrategia de sujeción, se pueden identificar claramente los parámetros de sujeción óptimos correspondientes a diferentes características de forma de la pieza y etapas de mecanizado, proporcionando una base científica para la controlabilidad del proceso de mecanizado y mejorando la confiabilidad del proceso de mecanizado de precisión de superficies curvas complejas.
03
Análisis integrado de procesos de inspección y mecanizado en línea
3.1 Principios de diseño del sistema de inspección en línea

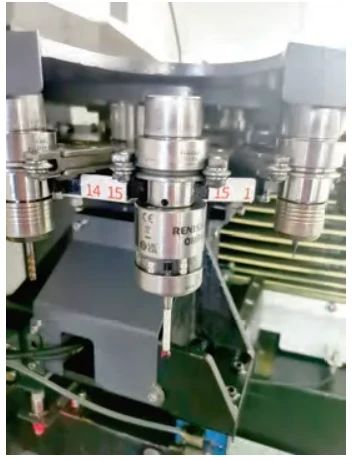

La medición con sonda es la tecnología principal para lograr una inspección en línea de alta-precisión en el mecanizado de precisión de superficies curvas complejas. La sonda (consulte la Figura 2) escanea la superficie de la pieza mediante métodos de contacto lateral o sin-contacto para completar la adquisición en tiempo real-de datos del contorno de la superficie. El diseño del diseño de la sonda debe considerar completamente la geometría de la pieza, las limitaciones del espacio de mecanizado y el estado de sujeción para garantizar que la sonda pueda cubrir completamente las áreas clave de mecanizado y al mismo tiempo evitar interferencias con las herramientas y accesorios de mecanizado. Una disposición de sonda razonable puede proporcionar datos de medición estables y continuos, proporcionando una base confiable para el control dinámico de la calidad del mecanizado. Figura 2 Sonda de inspección en línea Los diferentes métodos de inspección tienen sus propias ventajas en el procesamiento de aplicaciones. Las sondas de contacto tienen una alta precisión de medición, pero la velocidad de medición es limitada y son propensas a efectos de fuerza local en piezas-de paredes delgadas o flexibles. Los métodos sin contacto, como el escaneo láser y el escaneo óptico, tienen una velocidad de medición rápida y una gran adaptabilidad, pero se ven muy afectados por las características de reflexión de la superficie y el ruido óptico de las piezas. El sistema de adquisición de datos necesita integrar algoritmos de procesamiento en tiempo real-para convertir los datos de medición originales en información de desviación geométrica y ajustar dinámicamente los parámetros de procesamiento a través de la lógica de retroalimentación para lograr un control de bucle cerrado-de procesamiento e inspección, mejorando así la precisión y confiabilidad del procesamiento de superficies curvas complejas[2]. 3.2 Estrategia integrada de inspección de procesamiento-La inspección en línea puede monitorear el estado geométrico de las piezas en tiempo real durante el procesamiento, detectar desviaciones de procesamiento de manera oportuna y guiar el ajuste de los parámetros de procesamiento, mejorando significativamente la precisión del procesamiento de superficies curvas complejas. El diseño de la sonda debe combinarse con la posición de sujeción y las características de distribución de curvatura de las piezas, centrándose en cubrir áreas altamente sensibles a errores. Los estudios han demostrado que un diseño de sonda razonable puede minimizar la zona ciega de detección, mejorar la precisión de la adquisición de la desviación de la superficie, proporcionar una base precisa para la compensación de errores de procesamiento y así lograr una coordinación dinámica entre el procesamiento y la inspección. El mecanizado sin inspección en línea no puede detectar desviaciones de mecanizado de manera oportuna y la corrección manual da como resultado una baja precisión. Si bien la inspección fuera de línea puede lograr una calibración de errores, sufre un retraso de tiempo significativo, lo que fácilmente conduce a la acumulación de errores. La inspección en línea, a través de retroalimentación en tiempo real-que forma un control de bucle cerrado-, puede ajustar dinámicamente la ruta de corte o el estado de sujeción, no solo reduciendo la acumulación de errores de mecanizado sino también mejorando la eficiencia de producción y la consistencia de las piezas, proporcionando un soporte teórico sólido y una base de optimización de procesos para el mecanizado de precisión de superficies curvas complejas.
3.3 Análisis de optimización de procesos
Al comparar y analizar indicadores clave como la desviación de la superficie, la estabilidad del mecanizado y la eficiencia de la retroalimentación, se puede aclarar la dirección de optimización para el diseño de inspección en línea y la precisión de la adquisición. La colocación razonable de la sonda puede garantizar una cobertura efectiva de puntos clave de la superficie curva, reducir errores locales y evitar interferencias con accesorios y punzones. Los algoritmos de procesamiento de datos pueden generar mapas de mapeo de desviación basados en datos adquiridos en tiempo real-, lo que ayuda a ajustar la fuerza de sujeción o los parámetros de corte para lograr una mejora sinérgica en la estabilidad del mecanizado y la calidad de la superficie.
El análisis de optimización sinérgica muestra que la disposición de la sonda y el sistema de sujeción deben trabajar en estrecha colaboración para garantizar una rigidez de sujeción y una precisión de medición consistentes. A través del análisis del sistema, se pueden formular esquemas de detección en línea adaptados a diferentes características de curvatura y formas de piezas, mejorando aún más la controlabilidad del procesamiento y la precisión de las superficies curvas. La optimización general del proceso enfatiza la precisión de la adquisición de datos, la velocidad de respuesta de retroalimentación y la coordinación del estado de sujeción, y crea un marco teórico completo para el control automatizado y la optimización de procesos para el mecanizado de precisión de superficies curvas complejas.
04
Optimización colaborativa de sujeción automática y detección en línea
4.1 Idea de optimización colaborativa
En el mecanizado de precisión de superficies curvas complejas, el efecto de soporte del punzón de la placa base está estrechamente relacionado con la racionalidad de la disposición de la sonda [3]. Los datos de la investigación muestran que cuando los puntos de soporte del punzón están distribuidos de manera desigual o la rigidez es insuficiente, la pieza producirá una deformación máxima de deformación de 0,15 a 0,20 mm bajo la fuerza de corte. Colocar la sonda en el área de alto-riesgo de deformación puede monitorear eficazmente los cambios de desviación y lograr una compensación del procesamiento. El núcleo de la idea de optimización colaborativa es lograr la coincidencia y adaptación de la rigidez de sujeción, la deformación de la pieza y la precisión de detección. Mediante la optimización del diseño del soporte del punzón y el diseño de la cobertura de los puntos clave de la sonda, la estabilidad del procesamiento y la precisión de la medición se pueden mejorar simultáneamente [4]. El análisis de simulación y la deducción del diseño revelaron que una mayor rigidez de sujeción da como resultado una menor deformación de la pieza, mientras que el diseño de la sonda permite un monitoreo enfocado de áreas con variaciones significativas de curvatura. Por ejemplo, para superficies curvas complejas con radios de curvatura de 50 a 120 mm, la estructura del punzón optimizada puede controlar la deformación local dentro de 0,05 mm. Combinado con la adquisición de desviación de la sonda en tiempo real-y la retroalimentación al sistema de control de mecanizado, se logra una gestión de precisión de bucle cerrado-. Esta solución colaborativa proporciona criterios de optimización de procesos cuantificables para el mecanizado de superficies complejas, lo que garantiza una coordinación eficaz entre las funciones de sujeción e inspección.
4.2 Análisis comparativo de optimización
La Tabla 1 compara los efectos de optimización de diferentes esquemas de combinación de procesos. La Tabla 1 muestra que el esquema tradicional de sujeción fija + inspección fuera de línea tiene una desviación de hasta 0,18 mm en áreas de alta curvatura, con una estabilidad de mecanizado generalmente deficiente; el esquema de sujeción automática + inspección fuera de línea reduce la desviación a 0,10 mm, mejorando la estabilidad del mecanizado; La combinación de punzón de placa base + sujeción automática + inspección en línea reduce aún más la desviación a 0,03–0,05 mm, lo que mejora significativamente la estabilidad del mecanizado. Los datos muestran que el soporte optimizado del punzón puede reducir la deformación local por alabeo en aproximadamente un 60 %, y la inspección con sonda en línea puede lograr una cobertura de más del 95 % de los puntos clave, lo que resulta en una doble mejora en la precisión del mecanizado y la eficiencia de la producción.
Tabla 1: Efectos de optimización de diferentes combinaciones de procesos
Un análisis exhaustivo indica que el diseño de la estructura del punzón, la distribución de la fuerza de sujeción y el diseño de la sonda requieren una planificación general. El esquema de combinación optimizado puede controlar la deformación de la pieza dentro de las tolerancias permitidas y, al mismo tiempo, garantizar la supervisión en tiempo real-y el ajuste dinámico de los parámetros de corte para las desviaciones de la superficie. Este esquema no solo mejora la confiabilidad del mecanizado de superficies complejas, sino que también proporciona una guía de proceso viable para la producción automatizada de moldes de alta-precisión y piezas aeroespaciales y automotrices.
4.3 Recomendaciones para la implementación del proceso
En el mecanizado de precisión de superficies complejas, el diseño general del sistema de sujeción y la inspección en línea deben seguir los principios básicos de "prioridad de rigidez, cobertura de puntos clave y circuito cerrado de retroalimentación". El diseño del punzón de la placa base debe considerar tanto la rigidez del soporte como la uniformidad del contacto, y el diseño de la sonda debe centrarse en cubrir áreas clave con grandes cambios de curvatura y sensibilidad a errores, logrando monitoreo en tiempo real-y ajuste dinámico del proceso de mecanizado. El esquema de optimización puede reducir la deformación local de la pieza de 0,15 mm a 0,05 mm y mejorar la precisión del mecanizado en aproximadamente un 66 %, proporcionando una base cuantitativa clara para la implementación del proceso [5]. La práctica de la aplicación muestra que este método de optimización colaborativa es aplicable al mecanizado de varios tipos de piezas complejas de superficies curvas, sin la necesidad de una verificación repetida del proceso para una sola pieza. A través del diseño modular del módulo de sujeción y la disposición de la sonda, se puede realizar el control automatizado integrado del mecanizado y la inspección, y se puede ajustar de manera flexible para adaptarse a diferentes especificaciones de piezas y requisitos del proceso de mecanizado. Combinado con el modelo de proceso digital, este esquema se puede aplicar a fábricas inteligentes o entornos de producción de gemelos digitales en el futuro, proporcionando un marco de proceso replicable y escalable, pautas de implementación y referencia para decisiones de optimización para el mecanizado de piezas de alta-precisión. 05 Conclusión Este documento optimiza sistemáticamente el proceso de sujeción automática e inspección en línea en el mecanizado de precisión de superficies curvas complejas. La estabilidad de la sujeción de la pieza está garantizada por el diseño del punzón formador de la placa base, y la supervisión en tiempo real y la compensación de la desviación de las superficies curvas clave se realizan mediante la tecnología de medición de sonda. Los resultados de la optimización colaborativa muestran que este esquema combinado puede reducir significativamente la deformación por alabeo y la desviación del mecanizado de las piezas, y mejorar eficazmente la estabilidad y repetibilidad del mecanizado. Este esquema de optimización es altamente adaptable y se puede aplicar ampliamente al mecanizado de varios tipos de piezas complejas de superficie curva, proporcionando una guía de proceso replicable y escalable y una base práctica para el mecanizado de piezas de alta-precisión.
